| Print This Page | BL-2018S | BL-3018S | BL-4018S |
|---|---|---|---|
| 重要諸元 | |||
| X 軸行程 ( 左右 ) | 2,000 mm | 3,000 mm | 4,000 mm |
| Y 軸行程 ( 上下 ) | 1,800 mm | ||
| Z 軸行程 ( 前后 ) | 1,300 mm | ||
| W 軸行程 | 600 mm | ||
| 主軸鼻端至工作臺中心線 | 885 mm | ||
| 工作臺 | |||
| 工作臺尺寸 ( Z 方向 ) | 1,600 x 1,800 mm | ||
| 工作臺較大載重量 | 15,000 kg | ||
| 主軸 | |||
| 搪孔軸直徑 | ? 120 mm ( 心軸式 ) | ||

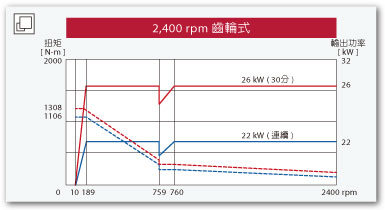

| 主軸馬達 ( 連續 / 30 分 ) | 22 / 26 kW ( 30 / 35 HP ) | ||
| 主軸轉速 | 2,400 rpm | ||
| 主軸扭矩 | 1,308 N-m | ||
| 主軸內孔規格 | BT50 | ||
| 三軸進給 | |||
| 快速進給速率 X / Y / Z 軸 | 12,000 mm/min. | ||
| 快速進給速率 W 軸 | 5,000 mm/min. | ||
| 切削進給速率 | 1 ~ 5,000 mm/min. | ||
| 刀庫 | |||
| 較大刀具直徑 / 鄰刀空 | 40T | ||
| 較大刀具直徑 / 鄰刀空 | ? 125 / ? 250 mm | ||
| 較大刀具長度 | 400 mm | ||
| 較大刀具長度 | 25 kg | ||
| 精度 | |||
| 定位精度 ( JIS B 6338 ) | ± 0.01 mm / 全長 | ||
| 定位精度 ( VDI 3441 ) | P= 0.016 mm / 全長 | P= 0.020 mm / 全長 | P= 0.025 mm / 全長 |
| 重現精度 ( JIS B 6338 ) | ± 0.003 mm | ||
| 重現精度 ( VDI 3441 ) | Ps= 0.012 mm | Ps= 0.015 mm | Ps= 0.018 mm |
| 一般規格 | |||
| 電力需求 | 70 kVA, 220±10%, 3 phase, 50/60 Hz | ||
| 氣壓壓力需求 ( 最少 ) | 5 ~ 8 ( 5 ) kg/cm2 | ||
| 潤滑油箱容量 | 4.6 liter | ||
| 切消液容量 ( 切削液泵 ) | 400 liter | 480 liter | 560 liter |
| 機器重量 | 30,000 kg | 34,000 kg | 38,000 kg |
| 機器高度 | 4,515 mm | ||
秉持龍門世家所代表的成熟制造能力與創新研發技術，亞崴BL 系列臥式搪銑加工機，憑藉著精湛的組立與鏟花工藝，運用高剛性結構與重負荷旋轉工作臺為基礎，結合 BL-S 系列大扭力主軸或 BL-FM 系列高速主軸模組，不論您的加工需求為大型零件之深穴搪孔，重型模具之精密銑削，BL 系列皆可輕易克服，全部符合您現在以及未來的各種加工需求

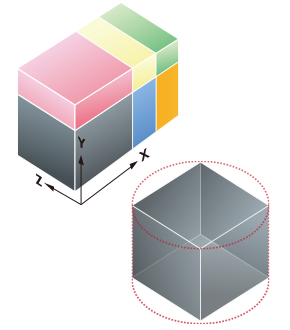

| 行程 ( X x Y x Z ) mm |
較大工件尺寸 ( 直徑 x 高度 ) mm |
||
|---|---|---|---|
| BL-2018 |
|
2,000 x 1,800 x 1,300 |
 1,600 x 1,300
|
| BL-3018 |
|
3,000 x 1,800 x 1,300 | |
| BL-4018 |
|
4,000 x 1,800 x 1,300 | |
| BL-2024 |
|
2,000 x 2,400 x 1,300 | |
| BL-3024 |
|
3,000 x 2,400 x 1,300 | |
| BL-4024 |
|
4,000 x 2,400 x 1,300 | |
憑藉著長期累積的臥式搪銑床之研發與制造經驗，結合新的工具機科技與高品質零件，將 BL 系列的機械性能與“龍門世家”的品牌形象同時發揮好
精密的品質與卓越的性能，專為航太設備、交通運輸設備、能源設備等大型零件與模具加工產業所研發
.jpg)
![[+]](\UpLoad1\2400rpm-gear-spindle-tw.jpg)
