SP-2016
|
SP-3016
|
SP-4016
|
|
重要諸元
|
|
X 軸行程
|
2,100 mm
|
3,060 mm
|
4,000 mm
|
|
Y 軸行程
|
1,600 mm
|
|
Z 軸行程
|
760 mm
|
|
主軸鼻端至工作臺面距離
|
240 ~ 1,000 mm
|
|
雙柱間距離
|
1,700 mm
|
|
工作臺
|
|
工作臺尺寸 ( X 方向 )
|
2,310 mm
|
3,260 mm
|
4,200 mm
|
|
工作臺尺寸 ( Y 方向 )
|
1,500 mm
|
|
工作臺較大載重量
|
8,000 kg
|
10,000 kg
|
12,000 kg
|
|
主軸
|
|
主軸馬達 ( 連續 / 30 分 )
|
22 / 26 kW ( 30 / 35 HP )
|
|
主軸轉速
|
6,000 rpm ; 8,000 / 10,000 rpm 直結式主軸 ( 選配 )
|
|
主軸內孔規格
|
BT50 ( ISO50 ) / DIN69871-A ( 選配 )
|
|
主軸進給
|
|
快速進給速率 X 軸
|
20,000 mm / min.
|
20,000 mm / min.
|
15,000 mm / min.
|
|
快速進給速率 Y 軸
|
20,000 mm / min.
|
|
快速進給速率 Z 軸
|
15,000 mm / min.
|
|
切削進給速率
|
1 ~ 10,000
mm / min.
|
|
刀庫
|
|
刀庫容量
|
32 支刀 ( 60 / 90 / 120 選配 )
|
|
較大刀具直徑 / 鄰刀空
|
O 127 / 215 mm
|
|
較大刀具長度
|
350 mm
|
|
較大刀具重量
|
20 kg
|
|
精度
|
|
定位精度 ( JIS B 6338 )
|
± 0.015 mm / 全長
|
|
定位精度 ( VDI 3441 )
|
P ≤ 0.020 mm / 全長
|
P ≤ 0.025 mm / 全長
|
P ≤ 0.030 mm / 全長
|
|
重現精度 ( JIS B 6338 )
|
± 0.003 mm
|
|
重現精度 ( VDI 3441 )
|
Ps ≤ 0.015 mm
|
Ps ≤ 0.020 mm
|
Ps ≤ 0.025 mm
|
|
一般規格
|
|
電力需求
|
220 ± 10 %
|
|
氣壓壓力需求 ( 最少 )
|
5 ~ 8 ( 5 ) kg / cm2
|
|
油壓箱容量 ( 油壓泵 )
|
120 liter ( 10 HP )
|
|
潤滑油箱容量
|
6 liter
|
|
切削液容量 ( 切削液泵 )
|
450 liter ( 1.5 HP )
|
|
機器凈重
|
23,000 kg
|
27,500 kg
|
30,000 kg
|
秉持龍門世家所代表的成熟制造能力與創新研發技術，亞崴 SP 系列龍門型加工中心機，憑藉著大馬力、高剛性結構，結合高品質、自動化等周邊配備與完整的系列規格尺寸，提供您高效能、高生產力的加工對策；廣為全球知名汽車工業、精密模具工業、航太工業與能源工業等加工大廠所采用

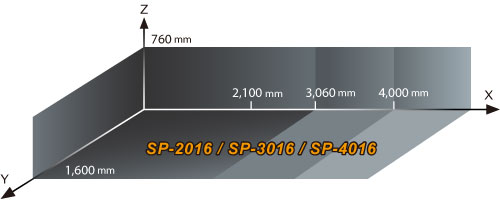

SP 產品地圖 ( 三軸行程 )
憑藉研發技術與嚴格的裝配檢驗流程，將 SP 超高性能龍門型加工中心機的剛性、加工效率與精度發揮好
模組化的主軸設計，提供不同的切削特性，符合多樣化的加工需求
X、Y 軸采用超高剛性滾柱型線性滑軌，兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色，剛性與控制性大幅提升
Z 軸采用高剛性硬軌設計，經熱處理后再精密研磨，適合重切削。 ( 選用直結式高速主軸，Z 軸可選擇滾柱型線性滑軌設計 )
.jpg)

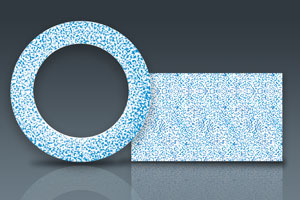

主軸端面精密鏟花
優異的品質源自于精湛的鏟花工藝，所有接觸面皆經過精密手工鏟花程序
.jpg)

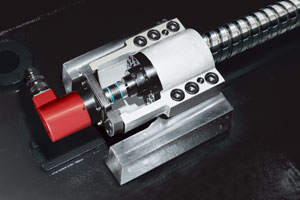

精度回饋系統
采用半閉回路設計，螺桿尾端直接與解碼器連結，正確反應螺桿轉動位置，確保良好的定位精度
軸向進給跳脫機構
三軸螺桿皆配置機械式扭力限制器，有效減少因過負載或撞機對機器造成的損害
.jpg)
強悍的切削能力
頭部采用內包式硬軌設計，高剛性、力流效應佳，減少切削懸伸、震動問題。Y 軸采用段差式高剛性線性滑軌設計，提升主軸頭、鞍座、橫梁之整體結構剛性，縮短刀具接觸點與橫梁之間距，提升切削能力
中心對稱式主軸系統設計
將主軸、馬達、滾珠螺桿、雙配重油壓缸與齒輪箱做好的空間配置，有效抑制熱變位與減低不平衡力矩的產生，確保加工精度與重切削能力
.jpg)
齒輪式高扭力主軸
高低檔強力齒輪箱設計
浮動式油壓松刀機構，松刀時主軸軸承不受任何力量

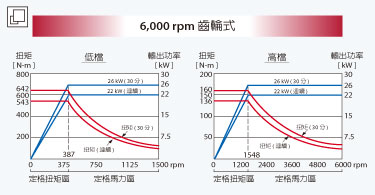

6,000 rpm 高扭力主軸，搭載高馬力輸出 26 kW 主軸馬達，在 387 rpm 亦可提供 642 N-m 的較大扭矩輸出
6,000 rpm 齒輪式
![[+]](\UpLoad1\6000-gear-tw.jpg)
直結式高速、高功率主軸
直結式傳動設計，有效隔離主軸馬達轉動所產生的熱量，減少熱變位，提升長時間加工精度
浮動式油壓松刀機構，松刀時主軸軸承不受任何力量

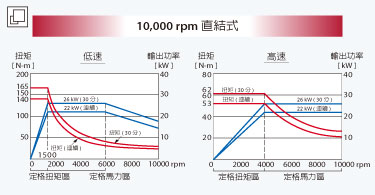

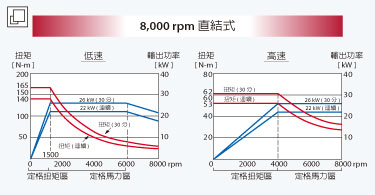

提供 8,000 rpm 與 10,000 rpm 二種選擇，在 1,500 rpm 提供 165 N-m 較大扭矩輸出，滿足高速加工的需求
8,000 rpm 直結式
![[+]](\UpLoad1\8000-direct-tw.jpg)
10,000 rpm 直結式
![[+]](\UpLoad1\10000-direct-tw.jpg)
.jpg)
綜合功能狀態顯示畫面
-
機臺線上即時資訊
-
刀具表
-
工件量測
-
M 碼說明
-
PLC 功能
-
計算機功能
-
CNC 參數合理化功能 ( 選購功能 )
-
主軸溫升熱補償功能 ( 選購功能 )
|
由亞崴電控開發團隊所自力研發之 i console 資訊控制臺系統，以簡潔的操作介面，提供您即時的機臺資訊與豐富的對話式功能，有效簡化繁雜的加工操作程序，提高機臺智能化加工能力。
|
